De techniek

De techniek

Met Industrie motor type 2D4 en keerkoppeling

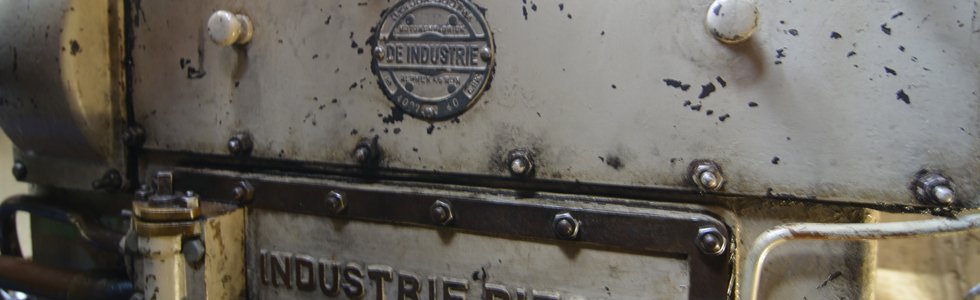

De Industrie motor

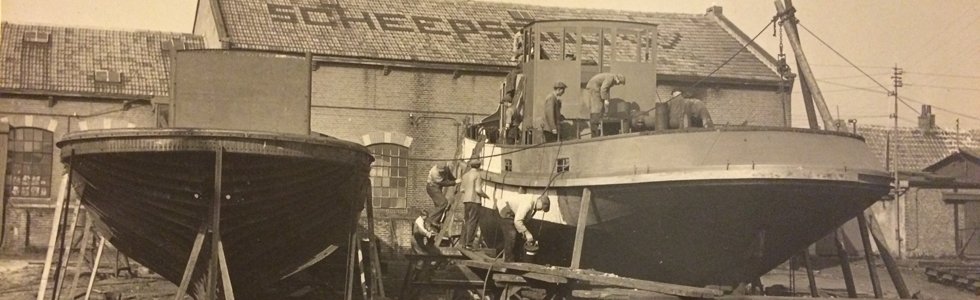

De oorspronkelijke gloeikop (ruw oliemotor) was een Kromhout M3 met motornummer 2049. Gekocht door scheepswerf Schouten voor 6485 gulden in 1921 voor de nieuwbouw van het schip. Deze is in 1954 vervangen door de huidige Industrie 2D4, motornummer 4007. Deze Industrie is gebouwd in 1948 en werd oorspronkelijk geplaatst in het tankscheepje Shell 63.

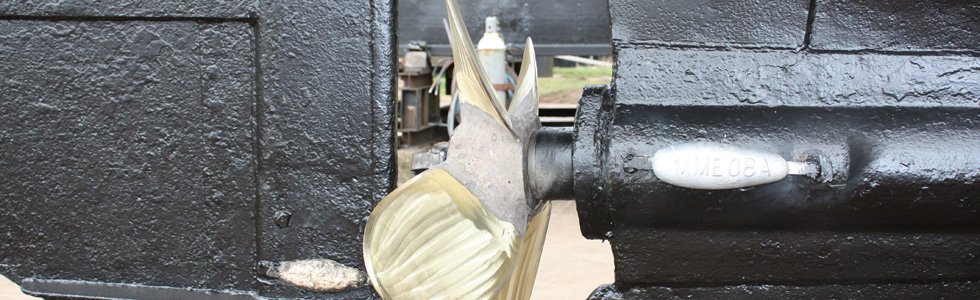

Het is een luchtgestarte, langzaam lopende 2 cilinder motor met 40 pk. Vol vermogen draait de motor 380 toeren per minuut. Achter de motor staat tevens een Industrie keerkoppeling met een overbrenging van 1:1 op de schroefas.

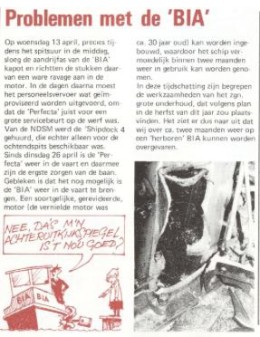

Deze nieuw geplaatste motor kreeg in 1977 averij. Uit diverse onderdelen werd een nieuwe geassembleerd. Tijd was geld en er moest gevaren worden!

Even een indruk...

Download documenten

Documenten

Titel

Bestandsgrootte

Mimetype

Datum

Industrie 4-tact Dieselmotor.pdf2.5 MBapplication/pdf04-03-2015 17:06
BIA_voorzijde orderboekje Schouten.JPG2.1 MBimage/jpeg04-03-2015 17:06

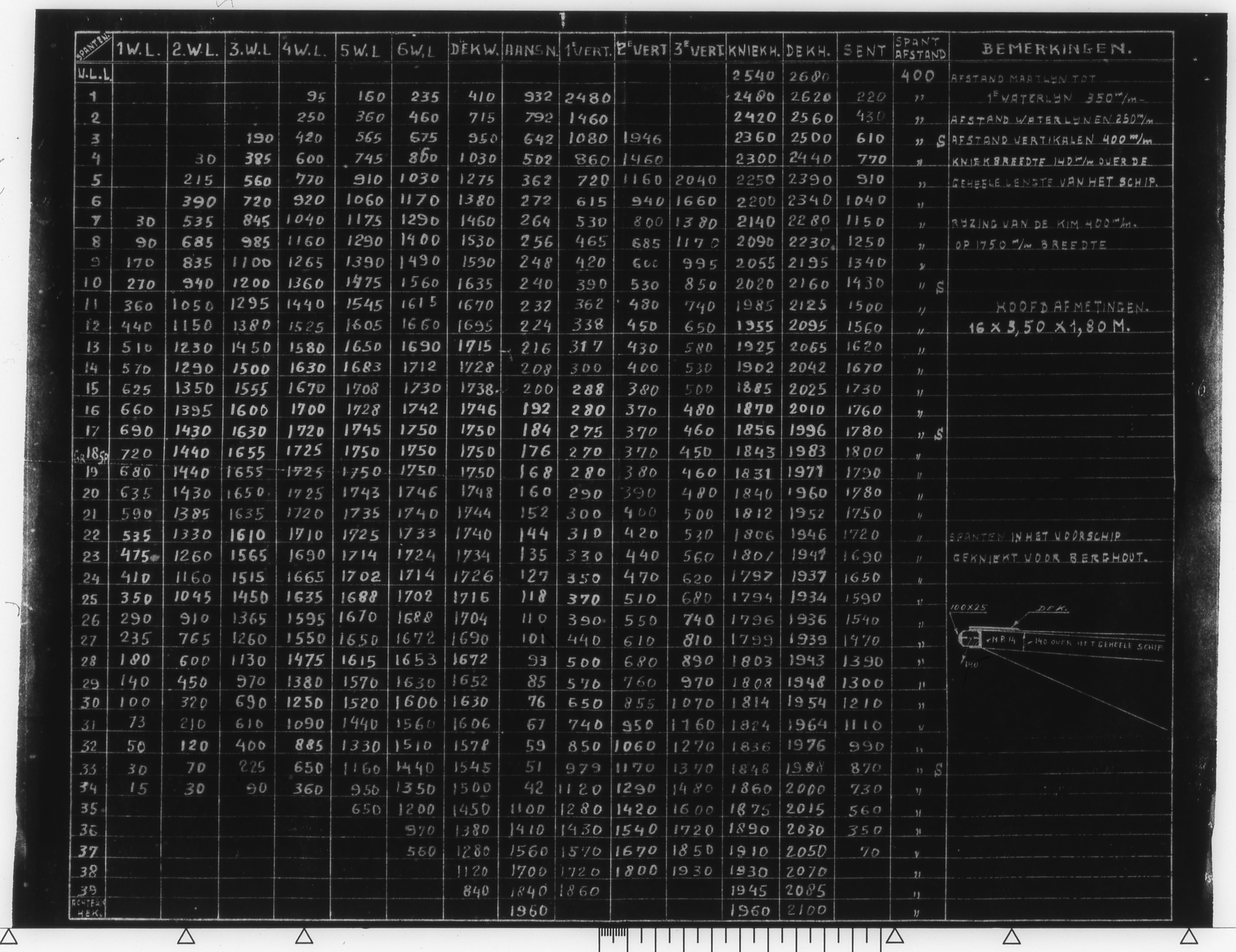

BIA_tekening_waterlijn.jpg3.6 MBimage/jpeg04-03-2015 17:06

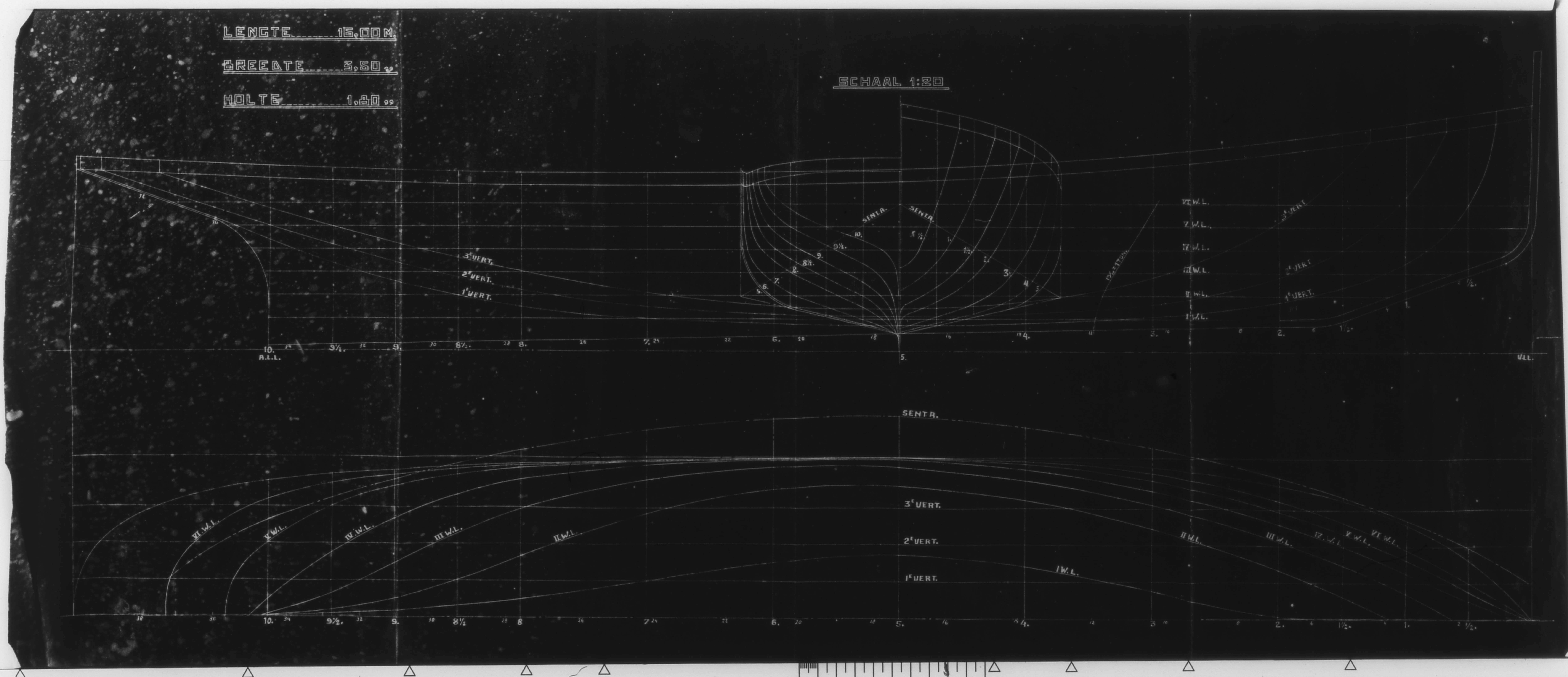

BIA_tekening_lijnenplan.jpg2.3 MBimage/jpeg04-03-2015 17:06

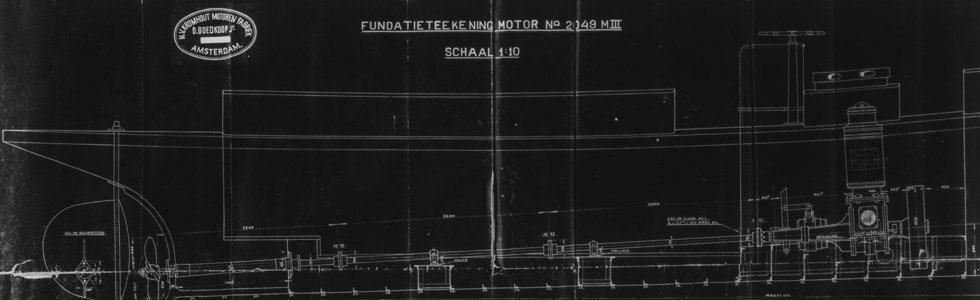

BIA_tekening_fundatie.jpg3.8 MBimage/jpeg04-03-2015 17:06

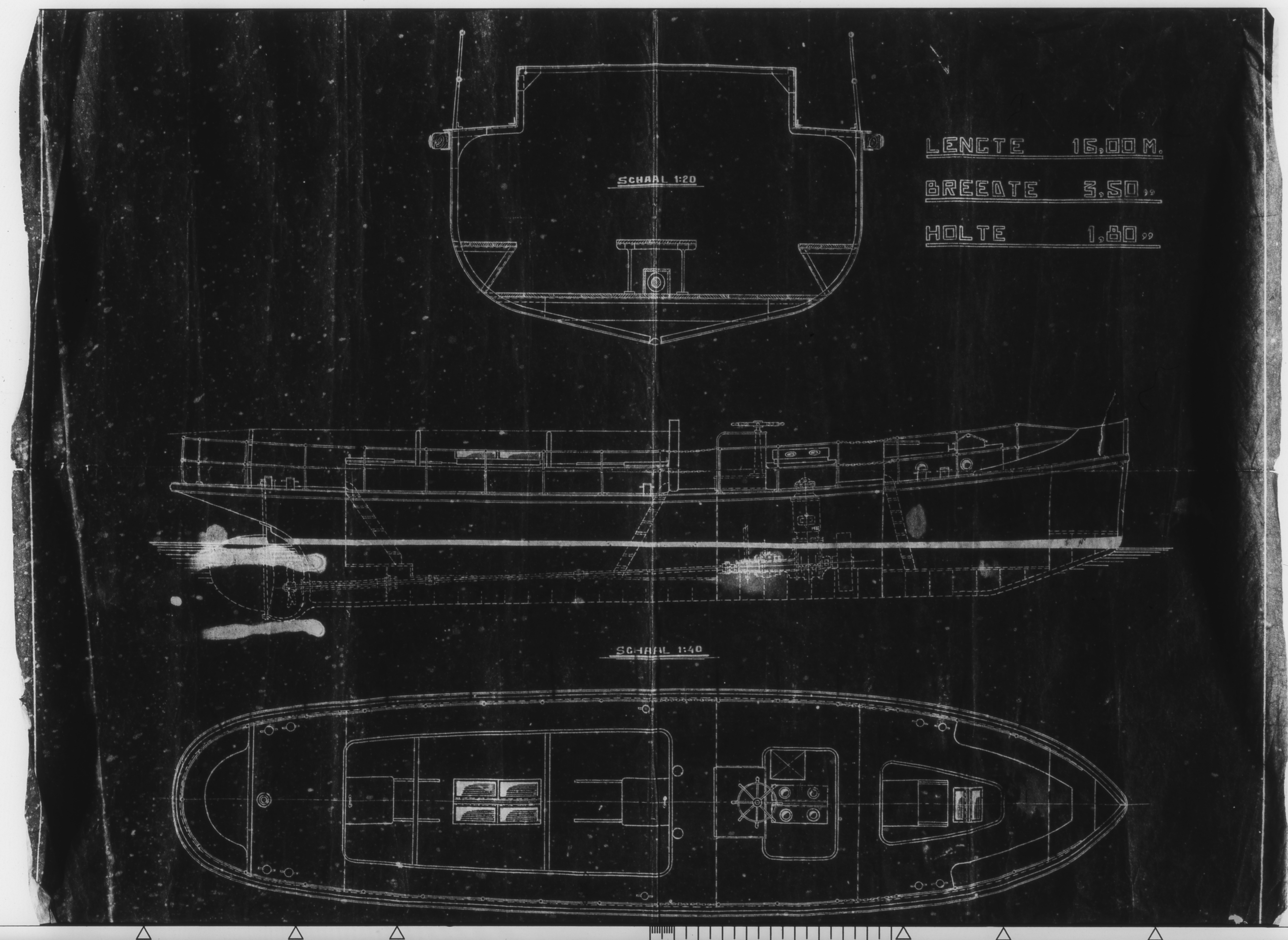

BIA_tekening_doorsneden.jpg4.1 MBimage/jpeg04-03-2015 17:06

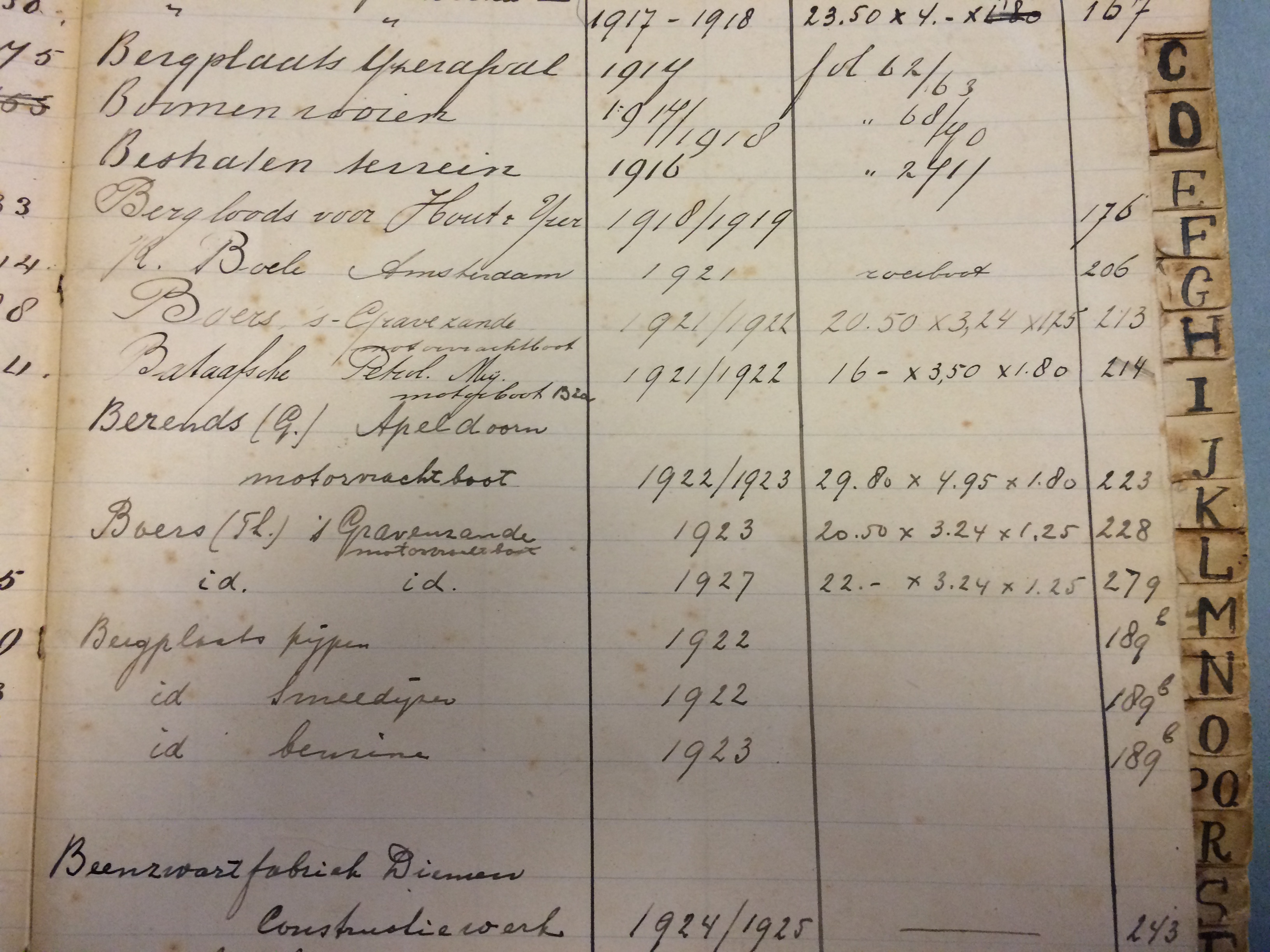

BIA_orderboek Schouten.jpg3.3 MBimage/jpeg04-03-2015 17:06

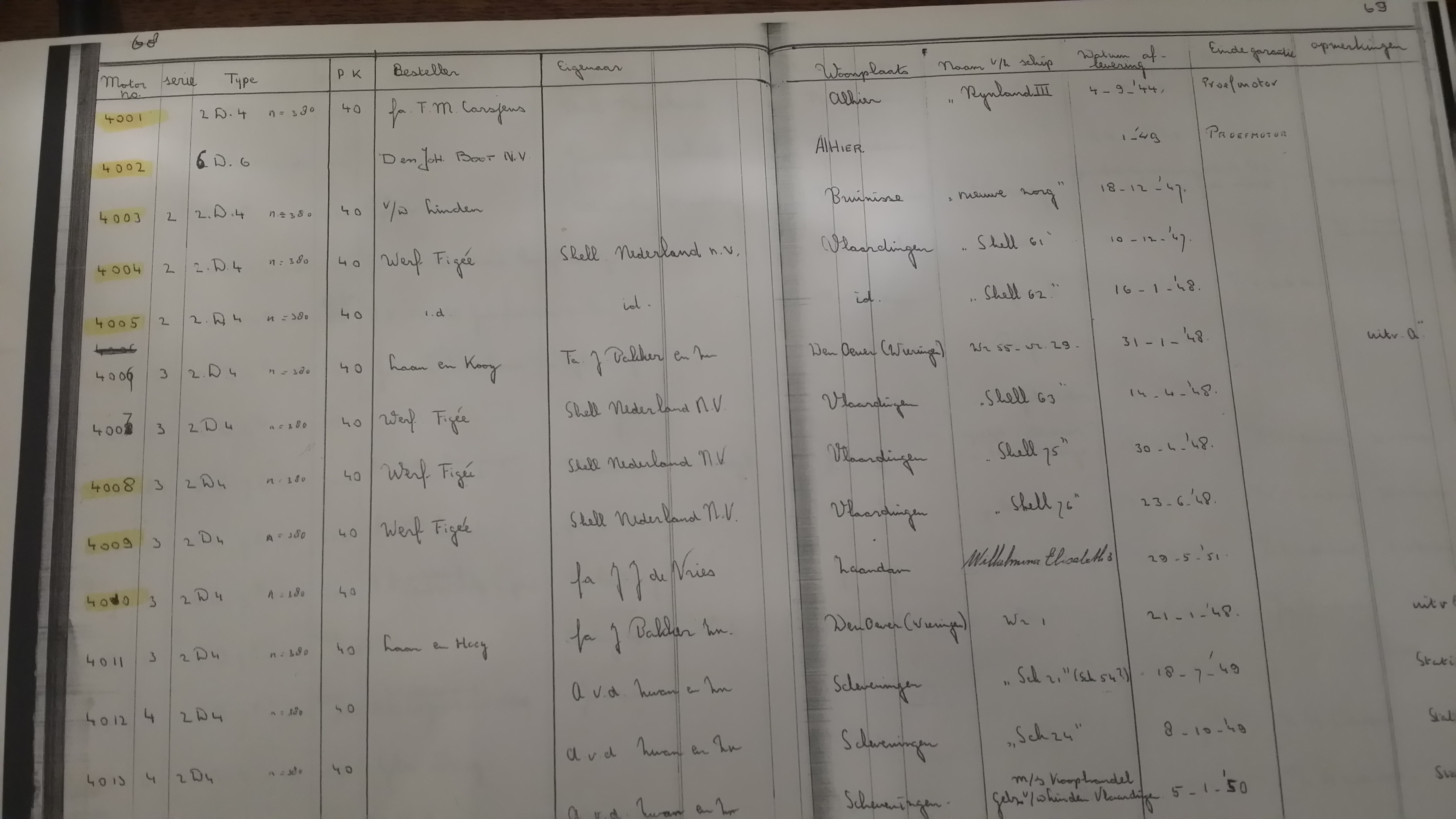

BIA_Orderboek Industrie.jpg1.7 MBimage/jpeg04-03-2015 17:06
BIA_motorcontract.pdf1.7 MBapplication/pdf04-03-2015 17:06
BIA_Flyer_2013.pdf2.6 MBapplication/pdf04-03-2015 17:06
